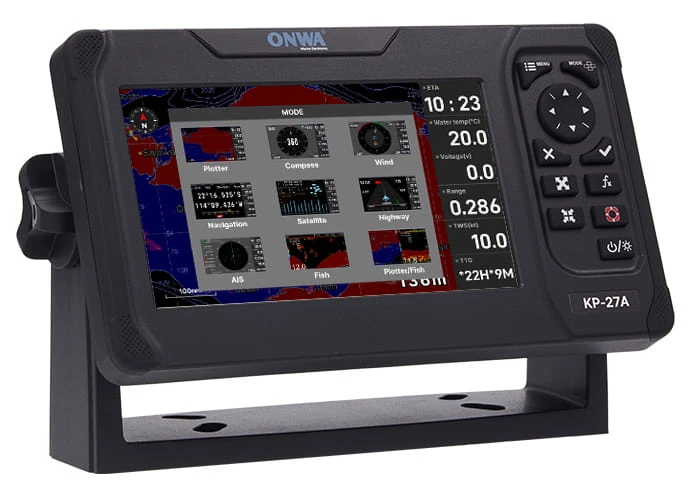

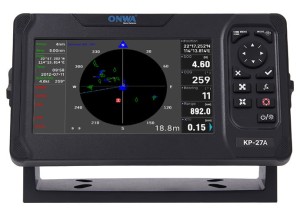

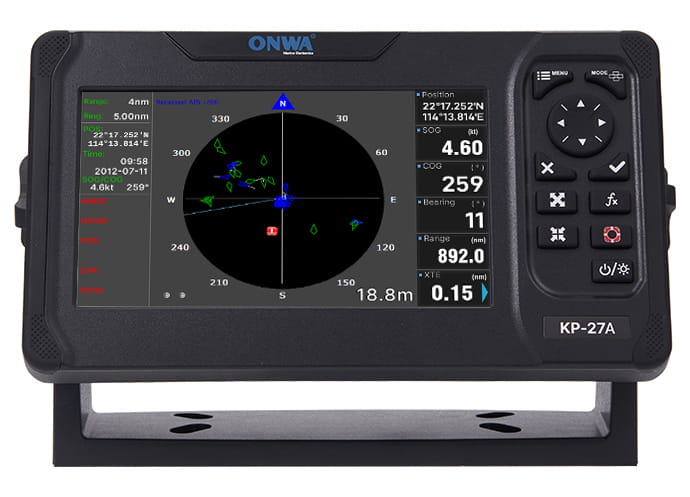

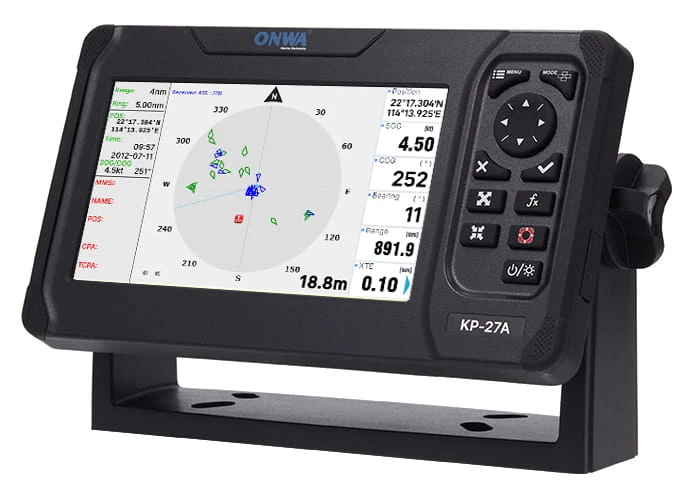

Ploter i nadajnik AIS B+ ONWA KP-27A 7"

ONWA GPS/ AIS B+ Plotter KP-27A 7"

Kompatybilność z mapami: Navionics, C-Map, K-Chart

Ploter wyposażony we wbudowany nadajnik AIS, w zewnętrzną antenę GPS, podstawową mapę Bałtyku z batymetrią i obsługuję NMEA 2000, poniżej szczegóły:

Ploter:

Punkty/ikony: 12 000 punktów użytkownika z nazwą, symbolem. 3 punkty trasy systemu: MOB, Start, kursor. 10 punktów orientacyjnych zbliżeniowych

Trasy: 30 punktów trasowych do 170 punktów każda, plus tryby MOB i nawigacji po ścieżce lub Goto Track

Ścieżki: Automatyczny zapis trasy na 16 000 punktów. 10 zapisanych tras (do 16 000 punktów każda). Umożliwia odtworzenie ścieżki w obu kierunkach

Alarmy: XTE, opór kotwicy, przybycie, prędkość, napięcie, bliskość punktu orientacyjnego. Alarm timera i AIS (CPA i TCPA).

Rysunek: 1000 znaków rysunkowych; 2000 linii rysunkowych (po 40 punktów każda). 1000 Nazwa miejsca rysowania; 8 kolorów do rysowania

Paleta: Normalna. Światło dzienne wystawione na działanie promieni słonecznych. Noc w ciemnym otoczeniu. Kolory papierowego wykresu NOAA

Pływy: Wbudowane dane dotyczące pływów na całym świecie

Format pozycji: szer./dł. geograficzna

Mapa bazy: Na całym świecie

Mapa zewnętrzna: Kompatybilny z K-Chart 2.0, K-Chart 3.0, C-Map Max i Navionics+

Przechowywanie danych użytkownika: Wewnętrzna kopia zapasowa ustawień użytkownika lub zewnętrzna karta SD

Interwał działki: 5 sekund do 60 minut lub 0,01 do 10 nm

Wykreślanie skal: 0,001 do 700 nm

AIS: Wyświetlanie 700 celów

Śledzenie celu AIS: 10 ręcznie zapisanych tras (po 300 punktów każda)

Wiadomości AIS: ONWA AIS do ONWA AIS

Widok perspektywiczny: Wł./wył. (dostępne tylko dla C-Map)

Odbiornik: 50 równoległych kanałów odbiornik GNSS stale śledzi i wykorzystuje do 50 satelitów do obliczania i aktualizowania Twojej pozycji

Czas uruchomienia: zimny start: 29 sekund; gorący start: 1 sekunda

Częstotliwość aktualizacji: 1 sekunda

Dokładność: Pozycja: 3 metry (95%) bez S/A; Prędkość: 0,1 metra/s bez S/A

SBA: Utrzymany

GNSS: GPS+ Beidou+ Galileo+ Glonass

Dynamika: Wysokość: 18 000 m,; Prędkość: 515 m/s

Układ odniesienia: WGS 84 i zdefiniowane przez użytkownika

Antena: Antena GPS

Interfejs GPS:

Dane GPS: Wejście/wyjście RS422, NMEA 0183 V3.01 i V4.11

Szybkość wejścia GPS: Automatyczne skanowanie (4800, 9600, 19200 i 38400)

Szybkość transmisji sygnału GPS: Do wyboru spośród 4800, 9600, 19200 i 38400

AIS:

Częstotliwość: 156,025 MHz ~ 162,025 MHz

Schemat dostępu: SOTDMA

Szerokość pasma kanału: 25 kHz

Modulacja: GMSK

Prędkość transmisji danych: 9600 punktów bazowych

Numer nadajnika AIS: 1

Numer odbiornika AIS: 2

Kanał AIS 1: CH 87B (161,975 MHz)

Kanał AIS 2: CH 88B (162,025 MHz)

Moc wyjściowa Tx: >5 W (37 dBm ± 1,5 dB)

Czułość RX: >123dBm przy 20% na

Format wiadomości RX: Komunikaty AIS klasy A i B

Zgodność ze standardem: IEC-62287 IEC 62287-2 wyd. 2.0:2017

Zasilanie:

10,5 do 34 VDC, pobór prądu <1,0 A przy 12 V

Rozmiar: 155,1 mm (wys.) X 241,3 mm (szer.) X 62,9 mm (gł.)

Waga: 1,3 kg

Wyświetlacz: 7-calowy kolorowy wyświetlacz LCD TFT z widokiem dziennym, 800×480 pikseli

Wyświetlacz (panel przedni): IP66

Jednostka antenowa: IP66

Zakre pracy w temperaturze: wyświetlacz: -15℃ do +55℃, antena: -25 ℃ do +70 ℃
